ムシリ機(コンパクト・ブランクスセパレーター)小ロット生産対応型

型作成のコスト削减、多種多様な形に対応出来、小ロット生産にもマッチする

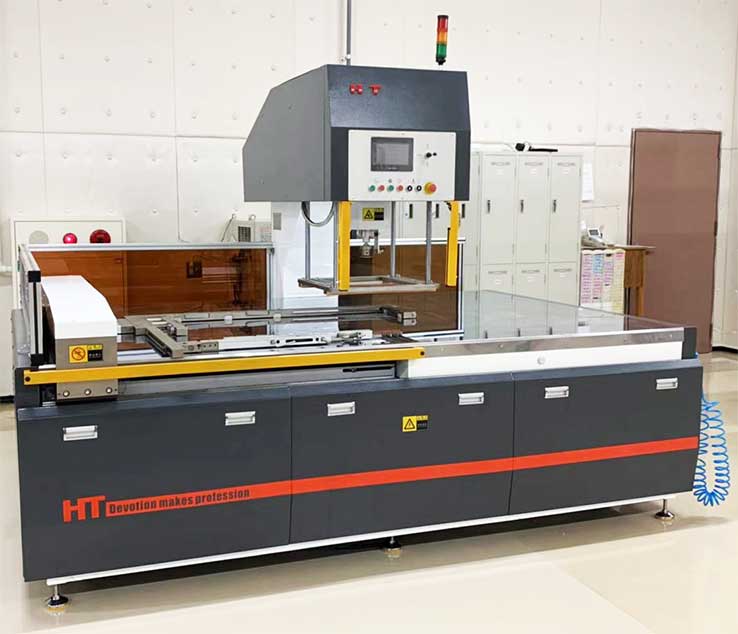

ムシリ機(コンパクト・ブランクスセパレーター)は同様の機能では業界トップクラスの小型機
  ですので設置スペースにお悩みの工場に最適な機械です。
上記の様な入れ子の面付けに一つのヘッドで作業が出来ますので小スペースのムシリ作業が可能
  です。
ご要望に合わせて自動取り出し装置、更にはパレット積み(パレタイザー)もオプションで組み
  合わせが可能です。
下記の写真の様に複雑な形状にはピンタイプ、台紙の様なカードタイプの仕事が多い場合はシリ
  ンダータイプというように仕事内容に合わせてお選び戴けます。

動画:
https://www.youtube.com/watch?v=zcE-fzD3ZoQ&feature=youtu.be
https://www.youtube.com/watch?v=mR5cJcCMLtM&feature=youtu.be
機械仕様
 型 番 HTQF-680 HTQF-920 HTQF-1080
 最大用紙寸法(W) 680 920 1080

 最大用紙寸法(D)

460 680 780
 最大用紙寸法(H) 100

 最大落丁寸法

230x230 320x320 360x360
 最小落丁寸法 30x30

 最大速度(回/min)

15-22
 最大圧力(bar) 70
 取出し回数 15-22回/分

 作業高さ(mm)

850

 空気圧

5L/分
 消費電力(KW) 5.2
 機械寸法 (W×D×H) 1910X1480X2000 2400X1800X2000 2760X2070X2000

 機械重量(KG)

1200 1600 2000
※機械寸法の単位はmm(ミリメートル)です
